一．
ZLC CG-15220000-2800型直流串激电动机产品说明书
1. 概述：ZLC CG-15220000-2800 型直流串激电动机是高尔夫球场电动车牵引电动机，也适合于机场、车站、码头、宾馆等短距离电动车之用，具有体积小、出力大、转速平稳可调的特点。
该电动机由直流电瓶电源供电，能正反转正常工作，实行S2-60min短时工作制,它的接口方式采用花键套筒。

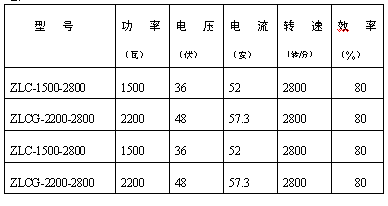

2. 技术数据：
3． 外形及安装尺寸：

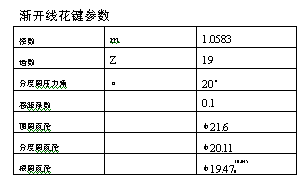

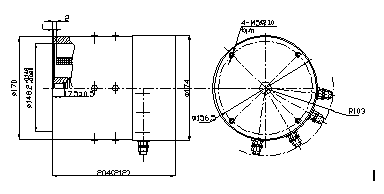

1） 花键套筒式（ZLC-1500-2800）

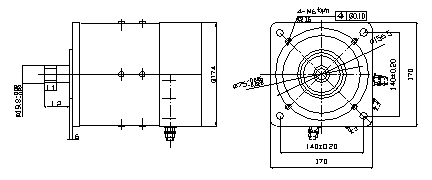

2） 方法兰式（ZLCG-2200-2800）
4. 原理图
二 . ZYTJ200型永磁直流电动机产品说明书
1. 概述：ZYTJ200型永磁直流减速电动机用于重型汽车备胎升降机及其它操纵机构中作驱动元件用。
该电机为全封闭自冷式，绝缘等级为E级，防护等级为IP20，短时工作制为S
2-30min,出轴端带有齿轮机构和立式安装法兰盘以达到用户要求。
2. 技术数据

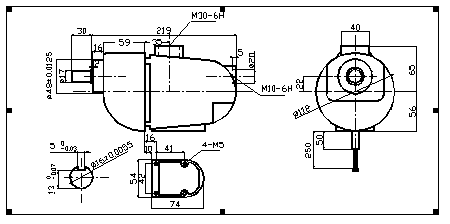

3. 外形图
4． 接线原理图：
三. HLJ300-22A交直流两用减速电动机产品说明书
⒈ 概述：HLJ300-22A交直流两用减速电动机是按国家标准并吸取国际同类产品的优点设计制造的，具有体积小、重量轻、起动力矩大、
交直流两用及使用方便、安全可靠等优点，适用于CJ20-Ⅰ（X）和CJ20-Ⅱ（X）弹簧操动机构上作为储能电机使用，随着我国电力事业的发展和城网、农网改造的不断深入，该电机将有广泛的前景。
该电机为交、直流两用串励减速电动机，冷却方式为风冷式，绝缘等级为F级，防护等级为IP20，短时工作制S2-1min，出轴端头带有齿轮减速机构，以达到用户要求的转速。
⒉ 技术数据
⒊ 接线原理图
⒋ 外形及安装尺寸
四. QZD-08型直流串激牵引电动机、QZB-08型直流串激油泵电动机
⒈ 概述：QZD-08型直流串激电动机用于0.5吨微型电瓶铲车上作牵引动力。
该电动机为全封闭自冷式，直流电瓶电源供电，能正反装正常工作，短时工作制S
2-60min。
BZD-08型直流串激电动机用于电瓶铲车上驱动油泵，给举重油缸供压提升重物。
该电动机为全封闭式立式安装，直流电瓶电源供电，短时工作制S 2-15
min。
⒉ 技术数据
⒊ 接线原理图

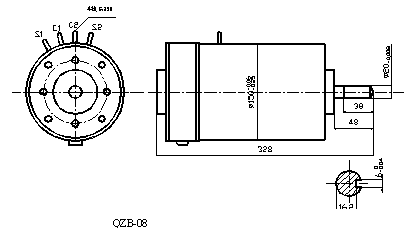

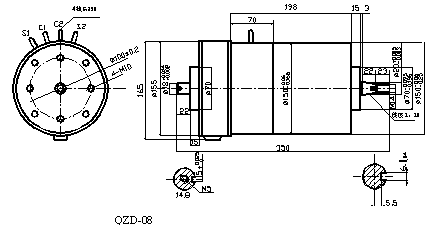

⒋ 外形及安装尺寸
五. ZD-6 、 ZDL-1型直流串激电动机
⒈ 概述：ZD-6型直流串激电动机用作《ZD6-A165/250》型电动转辙机的专用驱动电动机，也可以用于其它软外特性、正反转要求的直流驱动，该电机是全封闭自冷式带齿轮出轴。
ZDL-1型串激直流电动机是铁路拦木机DKL·1的专用驱动电动机，也可用于要求正反转、软外特性的低压低速的直流驱动的其它场合，该电机是两极定子结构，外部全封闭、双出轴。
⒉ 技术数据
⒊ 接线原理图

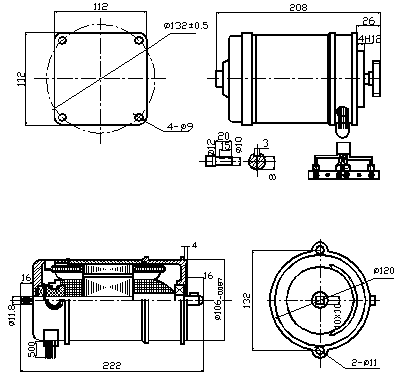

⒋ 外形及安装尺寸

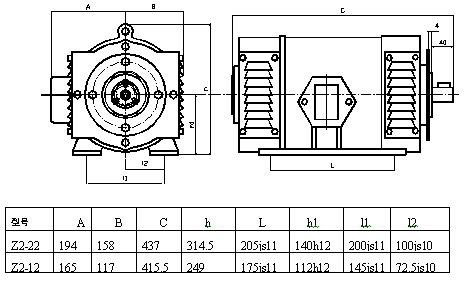

六. Z2-12和Z2-22直流励磁电动机
⒈ 概述：Z2-12和Z2-22直流电动机起动快、出力大，它适合于CY3-III和CY3液压操动机构作为起动电机使用。
ZDL-1型串激直流电动机是铁路拦木机DKL·1的专用驱动电动机，也可用于要求正反转、随着我国电力事业的发展和城网、农网改造的不断深入，该机型有广泛的应用前景
⒉ 技术数据
⒊ 接线原理图
