概述：
YL系列单相双值电容异步电动机，适用于要求起动转矩较大的空气压缩机、木工机械、粉碎机合小型机械等。
使用条件：
1． 海拔不超过1000m；
2． 环境空气温度0℃-40℃；
3． 使用条件不符合上述规定时，应符合GB755的规定；
结构特点：
YL系列单相双值电容异步电动机，为全封闭扇冷式结构。采用B级绝缘或E及绝缘。根据需要可制成铸铝或铸铁外壳。接线盒在电动机顶部，两侧装有起动电容器和运转电容器。

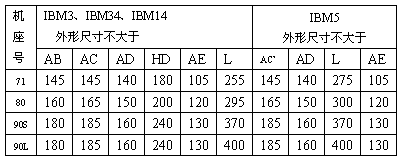

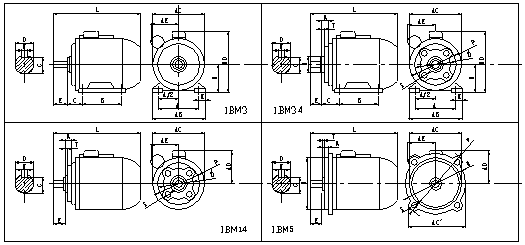

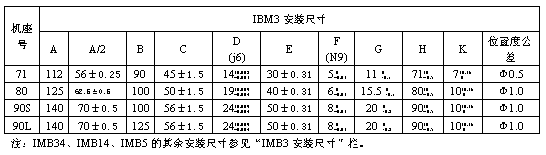

安装方式有四种：
IMB3型： 机座有底脚，端盖无凸缘；
IMB34型：机座有底脚，端盖有小凸缘，轴伸在凸缘端；
IMB5型：机座无底脚，端盖有大凸缘，轴伸在凸缘端；
IMB14型：机座无底脚，端盖有小凸缘，轴伸在凸缘端。

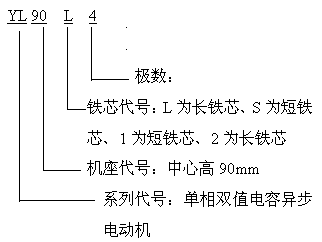

型号说明：
电气原理图：

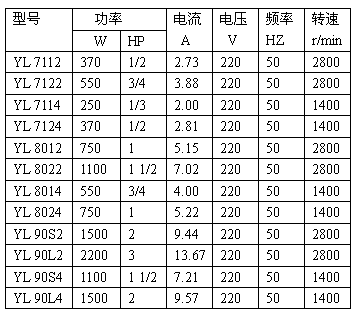

技术参数:
