概述：

    XGN2-10箱型固定式金属封闭开关设备，用于3、6、10KV三相交流50HZ系统中作为接受与分配电能之用，特别适用于频繁操作的场所，其母线系统为单母线。（可派生出单母线带旁路和双母线结构）

产品特点：

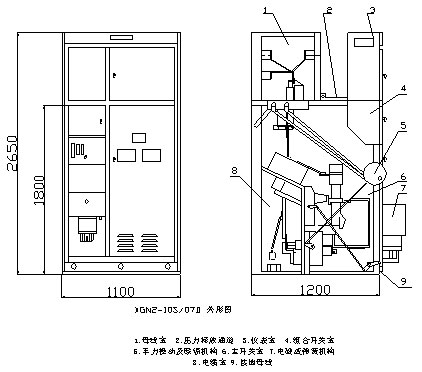

    XGN2-10箱式开关柜，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、继电器室，室与室之间用钢板隔开；
    断路器室在柜体下部，断路器的传动由拉杆与操作机构相连接，真空断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接，真空断路器上接线端子与上隔离开关的接线端子相连接。断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
    母线室在柜体后上部，为减小柜体高度，母线呈品形排，母线与上隔离开关接线端子相连接。
    电缆室在柜体下部的后方，电缆室内支持绝缘子可设有监视装置，电缆固定在支架上。

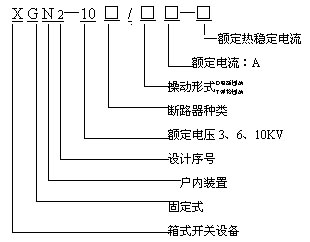

型号说明：

使用条件：

1． 周围空气温度-25℃~+40℃；
2． 海拔高度不得超过1000m；
3． 周围空气相对湿度日平均值不大于95%；月平均值不大于90%
4． 地震裂变不超过8度。

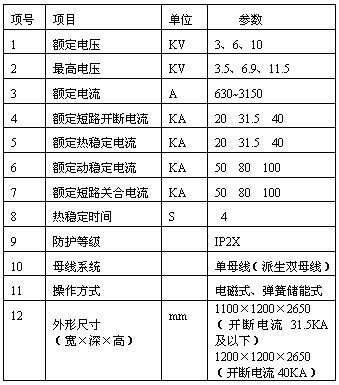

技术参数:
