概述：

     KL系列自整角机是一种感应式机电元件。在系统中通常是两个或两个以上组合使用。其作用是将转轴的转角变换为电气信号；或将电气信号转变为转轴的转角，从而实现角度的传输、变换和接收。它广泛应用于同步传动、随动系统和解算装置中，借发送机和接收机之间无机械联结传递角位移的方式，达到自动指示角度、位置、距离和指令等目的。KL系列功率自整角机还可直接传送力矩，主要用于钢铁生产自动线中轧制、卷机系统中，也可用于石油化工等部门。

结构特点：

    本系列自整角机均为封闭式结构，定子均为隐极式，槽内放置星形连结的三相绕组D1、D2、D3直接引出。LF、LJ、LK自整角机转子为凸极式，装有1-2短路回路，KB自整角机转子为隐极式，转子均有单相绕组Z1、Z2，通过两对滑环及电刷引出;KCF,LCF自整角机转子亦为隐极式，但转子上放置星形连接的三相绕组Z1、Z2、Z3，通过三对滑环及电刷引出；功率自整角机定、转子皆为隐极式，转子槽内除ZCF放置三相绕组Z1、Z2、Z3和ZKB放置单相绕组Z1、Z2外，其余ZLF和ZLJ均放置两个相互正交的绕组，其中一个为单相励磁绕组Z1、Z2，另一个为本身已短接的阻尼绕组。转子绕组均通过二对或三对滑环和电刷引出。为了满足阻尼性能要求接收机的转子上装有机械阻尼器。


产品代号意义：


ZKB 自整角变压器
ZLF 力矩式自整角发送机
ZLJ 力矩式自整角接收机
ZCF 力矩式差动自整角发送机
KF 控制式自整角发送机
KCF 控制式差动自整角发送机
KB 控制式自整角变压器
LF 力矩式自整角发送机
LCF 力矩式差动自整角发送机
LJ 力矩式自整角接收机

使用条件：

    1． 海拔高度：不超过4000m；
2． 环境温度：-40℃-+55℃；
3． 相对湿度：不大于95%（空气温度为25℃）；
4． 振动：振频10~150HZ，加速度2.5g，低频限幅双振幅1.5mm；
5． 冲击：加速度7g;
6． 气压：6.05×10.4 Pa。

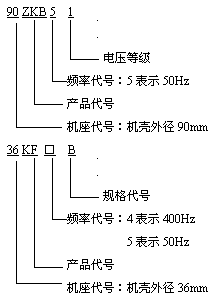

型号说明：

精度等级：

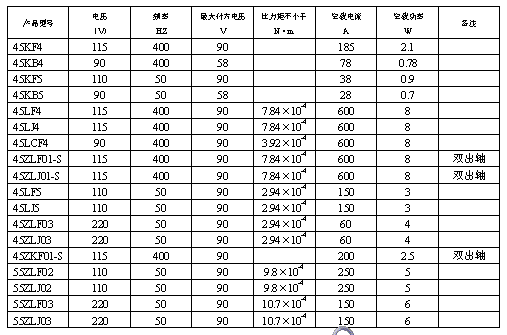

技术参数:

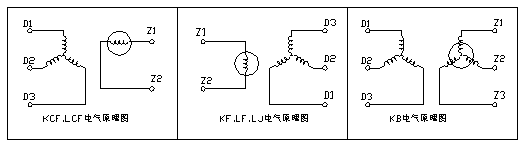

电气原理图：

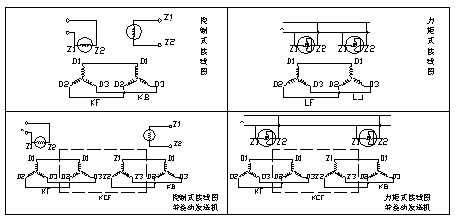

系统接线图:

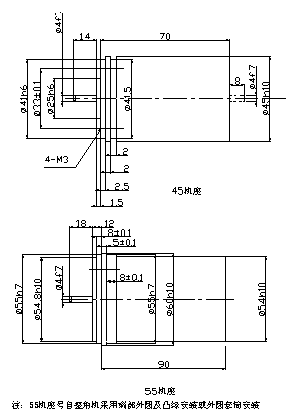

外形及安装尺寸（mm）
