概述：

     该型无接触式自整角机是一种感应式机电元件。在系统中通常是两个或两个以上组合使用。主要用作角度的远距离传送、接收和变换。在同步传动、随动系统和解算装置中，借发送机和接收机之间电气联接传递角位移的方式，达到自动指示角度、位置、距离和指令等目的。

结构特点：

    该型自整角机有两套绕组，一套三相同步绕组，一套单相励磁绕组。自整角机由带有纵向铁芯的机壳，嵌有三相同步绕组的定子、励磁绕组、导磁环、带有滚珠轴承的转子和端盖组成。
    该型自整角机为封闭式结构，当它用作接收机时，有一个特殊的阻尼装置，即装在轴上的机械阻尼器。
    该型无接触式自整角机与接触式自整角机相比，其特点是无滑动接触，因此运行安全可靠、寿命长，在缺乏维护的环境中和受到颠簸、振动的任何系统中使用较可靠。

使用条件：

1． 海拔不超过1000m；
2． 环境气温度-40~+55℃（湿度为60%～70%）；
3． 相对湿度：95%±3%（空气温度为20±5℃）；
4． 振动：双振幅1.4±0.2mm,频率10HZ;
5． 冲击：加速度7g,频率80次/分。



型号说明：

BD 表示无接触式自整角发送机
BS 表示无接触式自整角接收机
BS-405 表示无接触式自整角变压器（在变压器工作状态下作为接收机用）。
型号数字后字母：
A 正常次级电压级，用于传送距离为数百米中距离系统；
B 高次级电压级，用于传送距离为数公里的长距离系统。

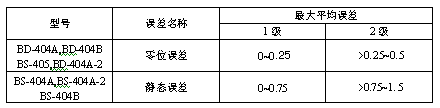

精度等级：

  电气原理图和系统接线图：

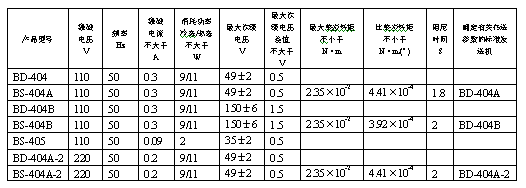

技术参数:

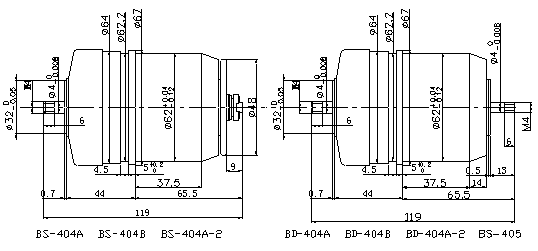

外形及安装尺寸：
